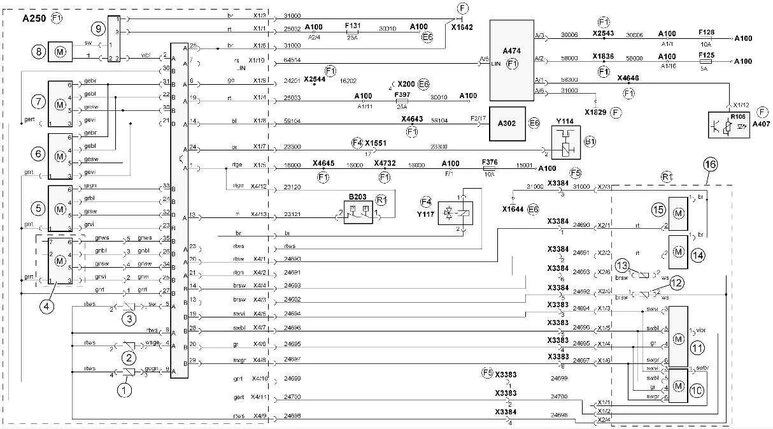

Краткий обзор кондиционера (с автономным кондиционером) TGX
A100 Центральная электрическая сеть
A250 Блок управления отопителя/кондиционера
A302 Центральный процессор 2
A407 Приборная панель
A474 Устройство управления обогрева кабины водителя без кондиционера/с кондиционером
B203 Бак хладагента с реле высокого/низкого давления
F125 Предохранитель прожектора
F128 Предохранитель постоянно включенных потребителей
F131 Предохранитель вентилятора отопителя
F376 Предохранитель (кл. 15) внутри кабины
F397 Предохранитель отопления передней части, кондиционер
R106 Потенциометр подсветки приборного щитка
X200 Диагностическая розетка (MAN-cats® II)
X1551 Штекерное соединение двигателя/EDC/коробки передач II
X1642 Точка массы обогрева кабины без кондиционера/с кондиционером
X1644 Точка массы кабины рядом с центральной электрической сетью
X1829 Обжимное соединение провода 31000
X1836 Обжимное соединение провода 58000
X2543 Распределитель потенциалов 21-контактного провода 30006
X2544 Распределитель потенциала 21-контактный К-провод
X3383 Штекерное соединение автономного кондиционера 1 в кабине
X3384 Штекерное соединение автономного кондиционера 2 в кабине
X4643 Распределитель потенциала, провод 59104
X4645 Распределитель потенциала, провод 16000
X4646 Распределитель потенциала, провод 58300
X4732 Распределитель потенциалов провода 16000 освещения переключателя
Y114 Электромагнитная муфта компрессора
Y117 Электромагнитный клапан обогрева
1 Датчик испарителя
2 Датчик наружной температуры
3 Датчик теплообменника
4 Серводвигатель рециркуляционного воздуха
5 Серводвигатель боковых форсунок
6 Серводвигатель распределения воздуха
7 Серводвигатель температуры (перепускная заслонка)
8 Электродвигатель вентилятора
9 Регулятор вентилятора
10 Клапан B
11 Клапан C
12 Накладной датчик 1 (накладной датчик аккумулятора холода)
13 Накладной датчик 2 (накладной датчик испарителя)
14 Главный насос
15 Циркуляционный насос
16 Распределительный блок автономного кондиционера
B1 Место установки двигателя
E6 Место установки — область центральной электрической сети
F Место установки приборной панели
F1 Место установки средней части
F4 Место установки передка внутри слева
F5 Место установки передка внутри справа
R1 Место установки передних частей рамы
