Ремонт отопителей Eberspacher Hydronic M-II

Снимаем крышку корпуса отопителя

Снимаем разъем от блока управления

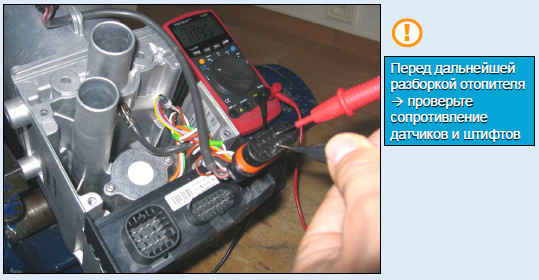

Первый шаг – проверка сопротивлений

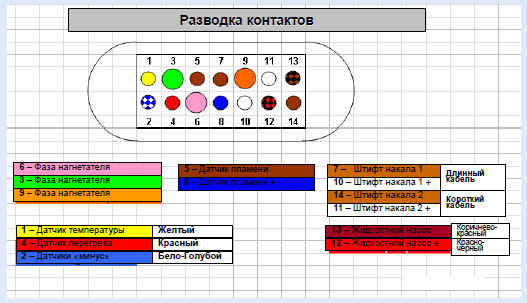

Карта электрического разъема

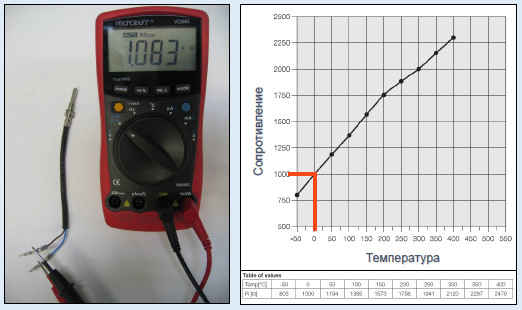

Проверка датчика пламени

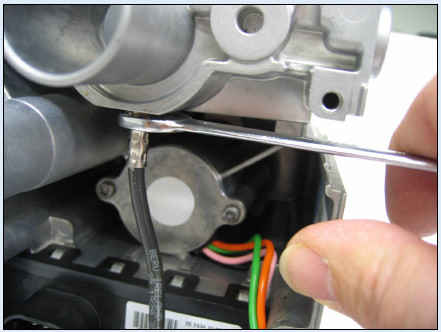

Меняем датчик пламени, если его характеристика неверна

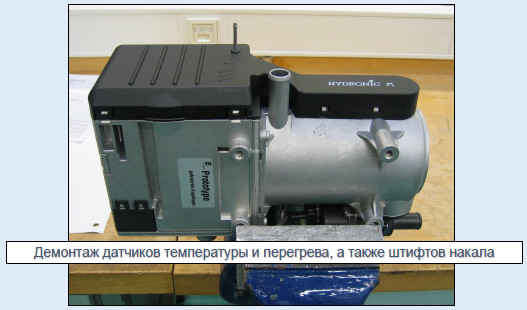

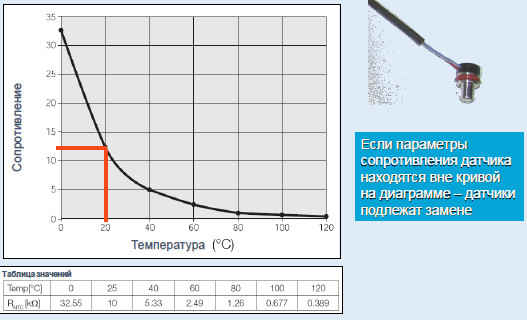

Проверяем датчики температуры и перегрева

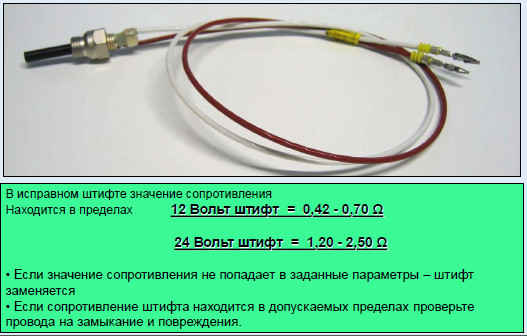

Штифт проверяется по сопротивлению

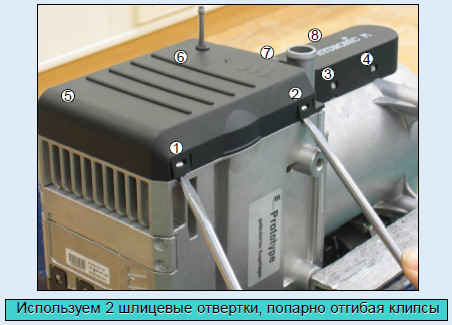

Снимаем крышку нагнетателя. Отгибаем клипсы в данной последовательности

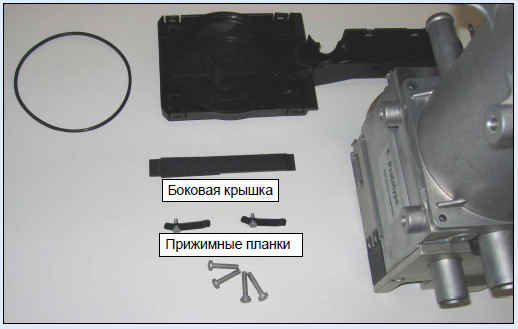

Снимаем уплотнительное кольцо, боковую крышку и прижимные планки

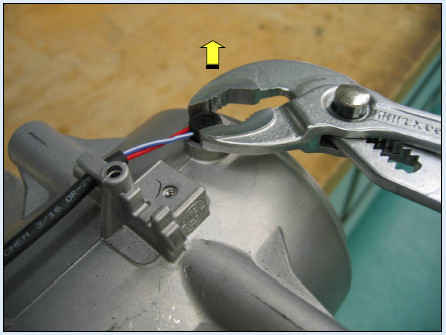

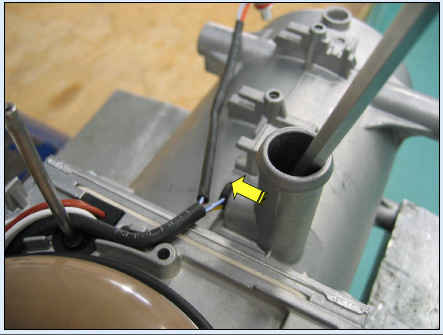

Аккуратно вынимаем датчик перегрева

Вынимаем датчик температуры

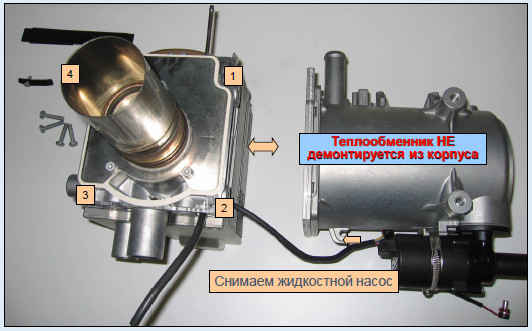

Отделяем корпус (с блоком управления и нагнетателем) от теплообменника, открутив 4 болта

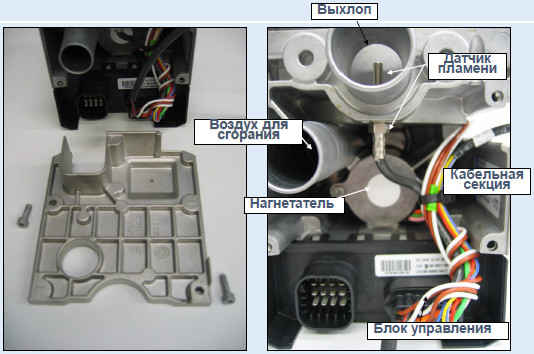

Снимаем крышку корпуса

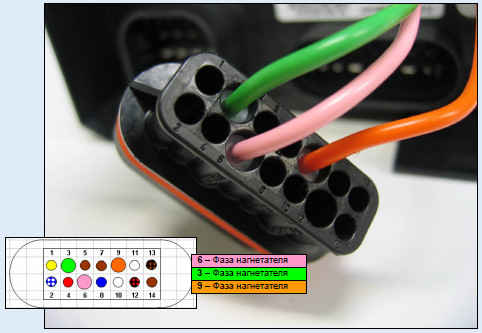

Номера контактов указаны на штекере со стороны входа проводов

Штифт накала

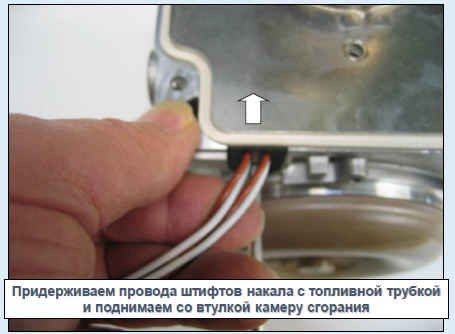

Снимаем камеру сгорания с корпуса

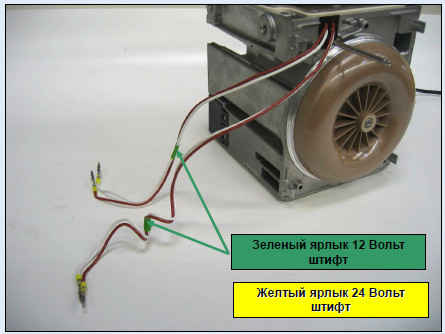

Расположение проводов штифта накала

Снимаем камеру сгорания с корпуса


Продолжение смотри в
