Диагностика неисправностей CAN шины

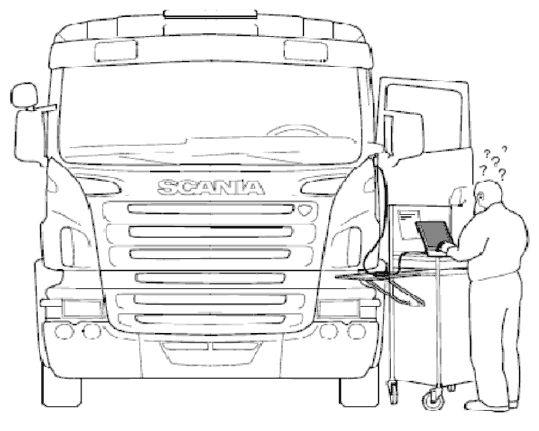

при нарушении связи с бортовыми блоками управления SCANIA
Расположение разъемов шины CAN

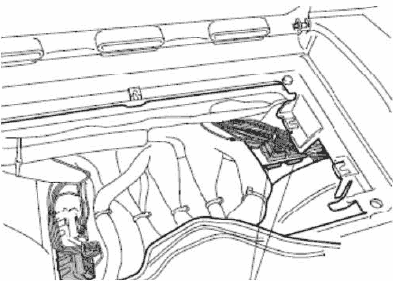

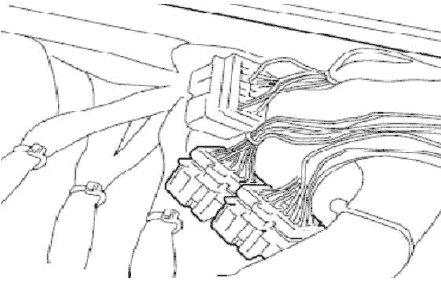

На автомобилях 5 серии разъемы находятся под блоком предохранителей справа
Разъемы не фиксируются в гнездах

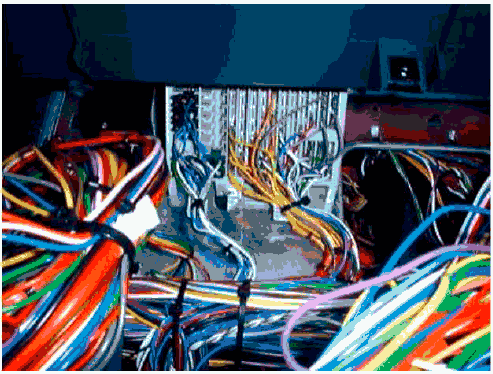

На автомобилях 4 серии разъем CAN находится на разъеме С56, расположенном под блоком
предохранителей
Определение неисправности шины CAN
1 Измерьте с помощью мультиметра напряжение между массой и контактами шины CAN при включенном зажигании.
Величина напряжения должна составлять примерно 2,5 В (как на шине CAN High так и на шине CAN Low.
2 Измерьте электрическое сопротивление между контактами CAN High и CAN Low при выключенном зажигании.
Величина сопротивления должна составлять около 60 Ом.
3 Измерьте сопротивление между контактами шины CAN и массой для того чтобы убедиться в наличии достаточно высокого сопротивления.
Величина сопротивления должна быть не менее 1000 Ом.

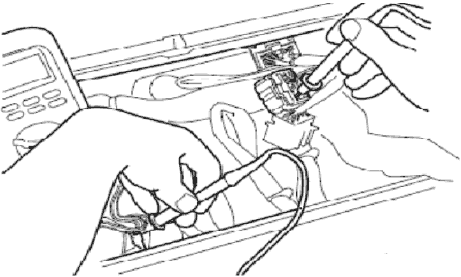

Измерение напряжения

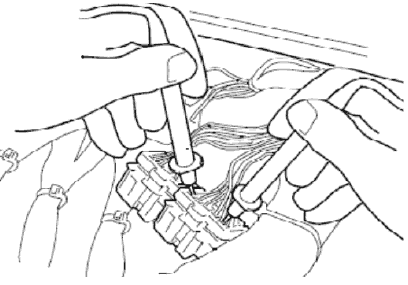

Измерение сопротивления
Определение неисправности шины CAN
Если мультиметр показывает - слишком высокое напряжение на шине, то это может означать нарушение соединения с массой одного из блоков управления, подключенных к проверяемой шине CAN. - Отсоедините разъемы и измерьте напряжение на выводах шин CAN блоков управления по отдельности.
- Если сопротивление между контактами CAN High и CAN Low составляет 120 Ом, это означает, что не установлен один из нагрузочных резисторов
В случае замыкания между контактами CAN High и CAN Low надо отсоединить разъемы и проверить, в каком из блоков управления (или в проводке какого блока управления) возникло замыкание.
При подозрении на неисправности шины CAN (соответствующие коды неисправности или свечение
желтой контрольной лампы ABS системы EBS), даже при отсутствии отклонений по напряжению или сопротивлению рекомендуется прочистить контакты шины CAN на разъемах CAN и блоках управления.
